Hệ thống lái trợ lực điện cơ

Mô hình hoạt động của hệ thống trợ lực lái điện cơ nguyên bản.

Góc lái, mức tiêu thụ dòng điện và mô-men xoắn có thể được kiểm tra hoặc hiển thị trong các khối giá trị đo bằng cách sử dụng các hệ thống chẩn đoán xưởng tiêu chuẩn thông qua giao diện OBD. Để tăng một phần lực lái, một hộp áp suất cản được lắp đặt. Hệ thống có bảng điều khiển với công tắc đánh lửa và giao diện OBD.

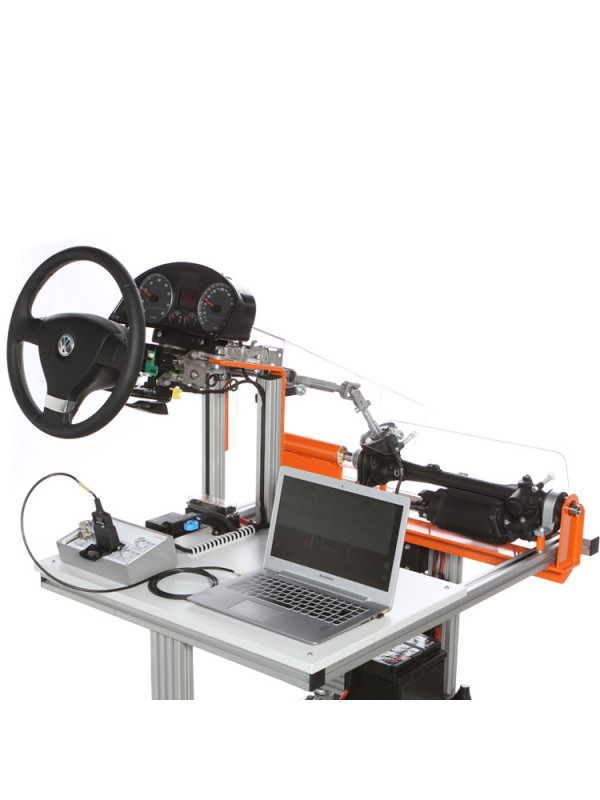

Với mô hình huấn luyện hệ thống trợ lực lái điện cơ nguyên bản này, bạn sẽ kiểm tra và trình bày tất cả các chức năng một cách dễ hiểu. Bánh răng dẫn động được cắt mở để làm cho chuyển động và các bộ phận có thể nhìn thấy được. Có thể áp dụng 6 lỗi khác nhau.

Tổng quan

Tính năng:

Trình diễn cách hoạt động trong các tình huống khác nhau

Hiển thị lực cần thiết có và không có hỗ trợ (hộp áp suất cản)

Mạch lỗi: 6 công tắc / 12 lỗi - đo lường và chẩn đoán

Tài liệu được chuẩn bị theo phương pháp sư phạm với các bài tập và lời giải tương ứng.

Nội dung học tập:

Chức năng của hệ thống lái trợ lực điện cơ

Làm việc với sơ đồ mạch điện, hiểu và chẩn đoán mạch điện và hệ thống điều khiển điện tử

Chế độ chủ động trở về vị trí lái thẳng, tiêu thụ điện năng theo nhu cầu để giảm tiêu hao nhiên liệu

Làm việc với các hệ thống chẩn đoán tiêu chuẩn trong xưởng.

Đọc các khối giá trị đo được cho góc lái, mức tiêu thụ dòng điện và mô-men xoắn. Mô phỏng lỗi, chẩn đoán và đo lường.

Giao tiếp bus dữ liệu CAN giữa bộ điều khiển và hệ thống điện tử cột lái

Đặt tên các linh kiện, cụm và hệ thống điện và điện tử

Đo lường và đánh giá các đại lượng và tín hiệu điện

Thiết bị

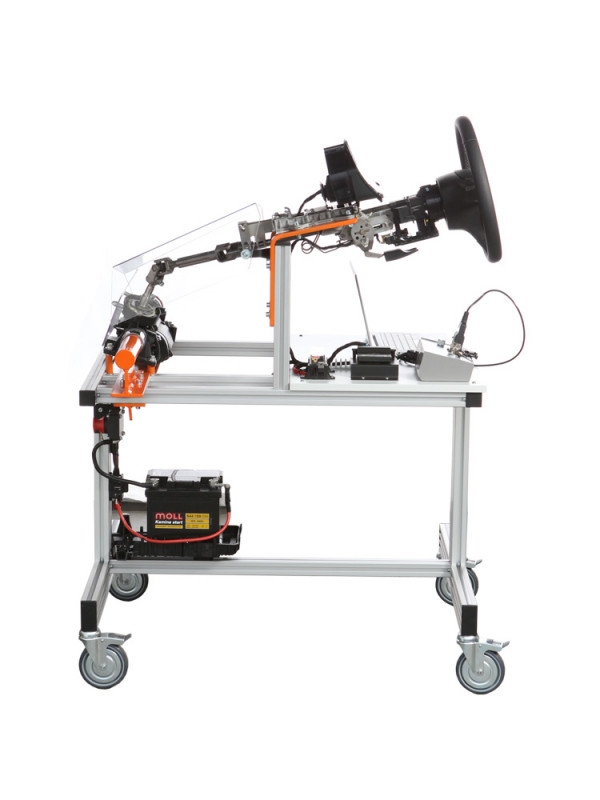

Xe đẩy thiết bị chất lượng cao làm bằng nhôm định hình, di động.

Hệ thống lái trợ lực điện cơ nguyên bản, bánh răng dẫn động kép được cắt mở và bảo vệ phía sau kính Plexiglas, cụm đồng hồ đo nguyên bản

Bàn làm việc, bảng điều khiển với công tắc đánh lửa và giao diện OBD

Tốc độ xe và tốc độ động cơ có thể điều chỉnh

Mạch báo lỗi với 6 công tắc gạt*, ổ cắm đo (chân cắm) thiết kế 4mm trên tất cả các linh kiện* Hộp áp suất điện trở - để tăng một phần lực lái

Thông số kỹ thuật

Nguồn điện: 110/240 Volt

Kích thước: Dài x Rộng x Cao 102 x 95 x 145 cm

Trọng lượng: 50kg
